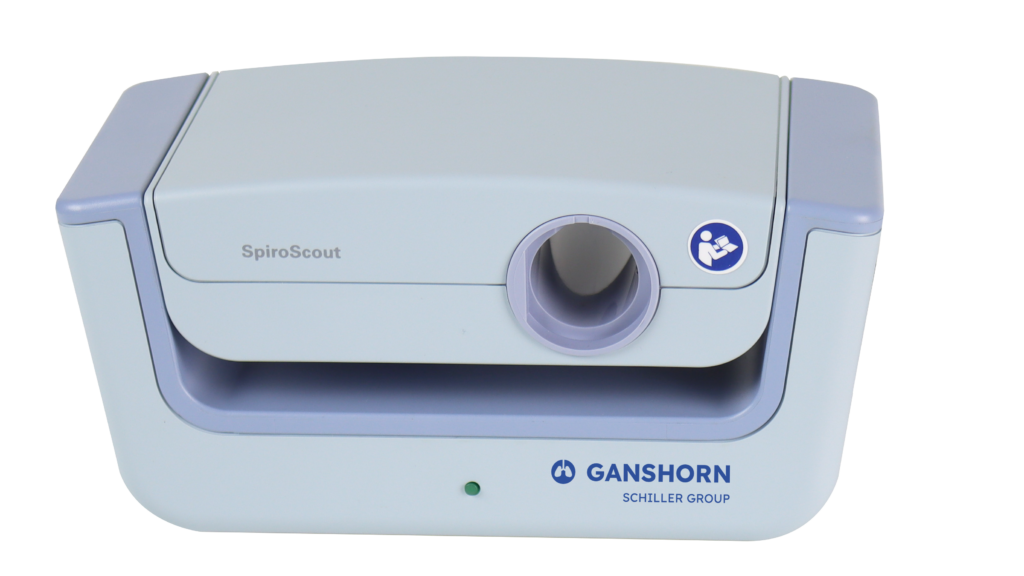

SpiroScout

Desktop Spirometer
Il primo con tecnologia ad ultrasuoni

Analisi del respiro respiratorio

SpiroScout è il cuore di tutti i sistemi diagnostici GANSHORN. Con lo sviluppo della misurazione del flusso a ultrasuoni, GANSHORN ha aperto nuove prospettive per la spirometria e i test di funzionalità polmonare. Basato sulla determinazione simultanea del flusso e della massa molare, SpiroScout misura con precisione tutti i parametri spirometrici e fornisce informazioni parallele al
capnovolumetria.

Lo spirometro SpiroScout è un laboratorio completo di funzionalità polmonare basato sul metodo di misurazione del flusso a ultrasuoni GANSHORN. Consente la determinazione esatta di tutti i parametri spirometrici quali flusso/volume, spirometria, volume polmonare, FEV1 della capacità di un secondo, nonché misurazioni della funzione polmonare statica e dinamica, inclusa la misurazione del flusso di picco.

SpiroScout è il primo e unico spirometro al mondo a misurare simultaneamente il flusso e la concentrazione di gas, consentendo di effettuare dichiarazioni sui parametri di flusso, volume e gas respiratorio con un’unica misurazione. A seconda delle vostre esigenze, il moderno hardware a ultrasuoni soddisferà le vostre esigenze cliniche.

Vantaggi del GANSHORN SpiroScout

Tecnologia ad ultrasuoni

Il cuore dei sistemi diagnostici GANSHORN
è il suo sensore a ultrasuoni.

SpiroScout, PowerCube Body+ e PowerCube Diffusion+ si basano sulla tecnologia a ultrasuoni GANSHORN. Quindi ogni misurazione viene fornita con una determinazione precisa e diretta del flusso del tempo di transito dell’impulso sonoro digitale della funzione polmonare. Ogni sistema, ogni risultato di sessione, sempre la stessa accuratezza e precisione.

Measuring Options

SpiroDef

PFT filter

Lo SpiroDef contiene un tessuto filtrante che soddisfa i più alti standard di qualità. Fornisce un’efficace barriera meccanica agli aerosol. Questo filtra in modo affidabile aerosol, batteri e virus, impedendo non solo la contaminazione del dispositivo, ma proteggendo anche l’aria ambiente. Lo SpiroDef consente un flusso di lavoro pulito ed economico e colpisce per la sua forma ergonomica. Il filtro extra compatto non solo consente di risparmiare spazio, ma riduce anche al minimo l’uso di plastica e quindi riduce gli sprechi. Per collegare il filtro allo SpiroScout è necessario un tubo di respirazione permanente (come illustrato di seguito).

Boccaglio integrato
30% in meno di plastica utilizzata rispetto a prodotti comparabili
Il design più compatto consente di risparmiare spazio di archiviazione
La forma favorisce la perfetta tenuta delle labbra, evitando perdite
Comodo da usare

ScoutTube

Mouthpiece

ScoutTube è il boccaglio usa e getta di SpiroScout. È facile da usare e rappresenta una soluzione igienica, poiché è sufficiente cambiarlo con ogni paziente. L’uso dello ScoutTube consente di misurare senza ulteriore resistenza da parte di un filtro. È adatto a tutte le età, dai bambini agli adulti, a tutti i livelli di salute. Gli ScoutTubes sono permeabili alle onde ultrasoniche. Tuttavia, a causa delle dimensioni ridotte della finestra della rete e della sua disposizione, è improbabile una contaminazione del dispositivo.

La forma favorisce la perfetta tenuta delle labbra, evitando perdite
Conveniente, nessuna pulizia necessaria (uso monopaziente)
Ecologico: monouso biodegradabile
Per un'igiene ancora maggiore è possibile utilizzare SpiroDef ScoutTube (collegato sul retro).
Nessuna resistenza aggiuntiva

Upgrades & additional options

Respirazione delle maree per i bambini
Questo tipo di registrazione del respiro viene utilizzato per neonati e bambini in cui la cooperazione non può essere garantita.

Rinomanometria
Questo modulo viene utilizzato per valutare la cavità nasale e la funzione respiratoria del naso. Misura la pressione e il flusso
durante la normale inspirazione ed espirazione attraverso il naso.

Software platform

Il software LFX è l’interfaccia intuitiva di GANSHORN, sviluppata pensando al fisiologo. Fornisce tutti gli strumenti necessari per eseguire ogni attività svolta in laboratorio, pur rimanendo facile da usare. Basato su strumenti Windows all’avanguardia come .Net, C# e database SQL, il software è il futuro della moderna diagnostica respiratoria. LFX dispone di un monitoraggio del controllo qualità integrato basato sulle linee guida ATS/ERS, accessibili durante e dopo l’esecuzione delle misurazioni.

Capnovolumetry option

La capnovolumetria* è l’analisi della CO2 espirata rispetto al volume espirato.
La concentrazione di CO2 dell’aria espirata viene tracciata rispetto al volume espirato e in tal modo è possibile determinare lo spazio morto anatomico delle vie aeree e lo spazio morto funzionale delle vie aeree. Questo metodo è indipendente dalla collaborazione del paziente e quindi particolarmente utile per il monitoraggio delle malattie respiratorie sia nei pazienti pediatrici che geriatrici.

Grafici di esempio di capnovolumetria in pazienti con BPCO di gravità GOLD 2 e 3 e in pazienti con e senza enfisema. Con l’aumentare della gravità e della presenza di enfisema, la fase 3 diventa più ripida e la differenza nella pendenza verso la fase 2 diminuisce, corrispondentemente il quoziente s3/s2 diventa maggiore. ¹

_{* *funziona solo con ScoutTube}

Connettori, controlli, indicatori & dimensions

Set-Ups

Programs and Options

Programmi	Standard	Opzionale
Microsoft SQL / MySQL
Licenza personalizzabile
Licenza multiutente
DICOM/ GDT/ HL7
Lista di lavoro

Features	Standard	Optional
Spirometria lenta
Spirometria forzata
Provocazione
Rinomanometria
Misura con filtro
Analisi della respirazione delle maree

¹ Klütsch et al.: Wertigkeit der Ultraschall-Kapnovolumetrie in der Differentialdiagnose von obstruktiven Atemwegserkrankungen in der klinischen Praxis, TU Munich, Munich

SpiroScout

Analisi del respiro respiratorio

Vantaggi del GANSHORN SpiroScout

Altamente accurato e preciso

Senza calibrazione

Compatto e portatile

Senza manutenzione

Affidabile, ultraveloce e senza tempo di riscaldamento

Software LFX potente e intuitivo
